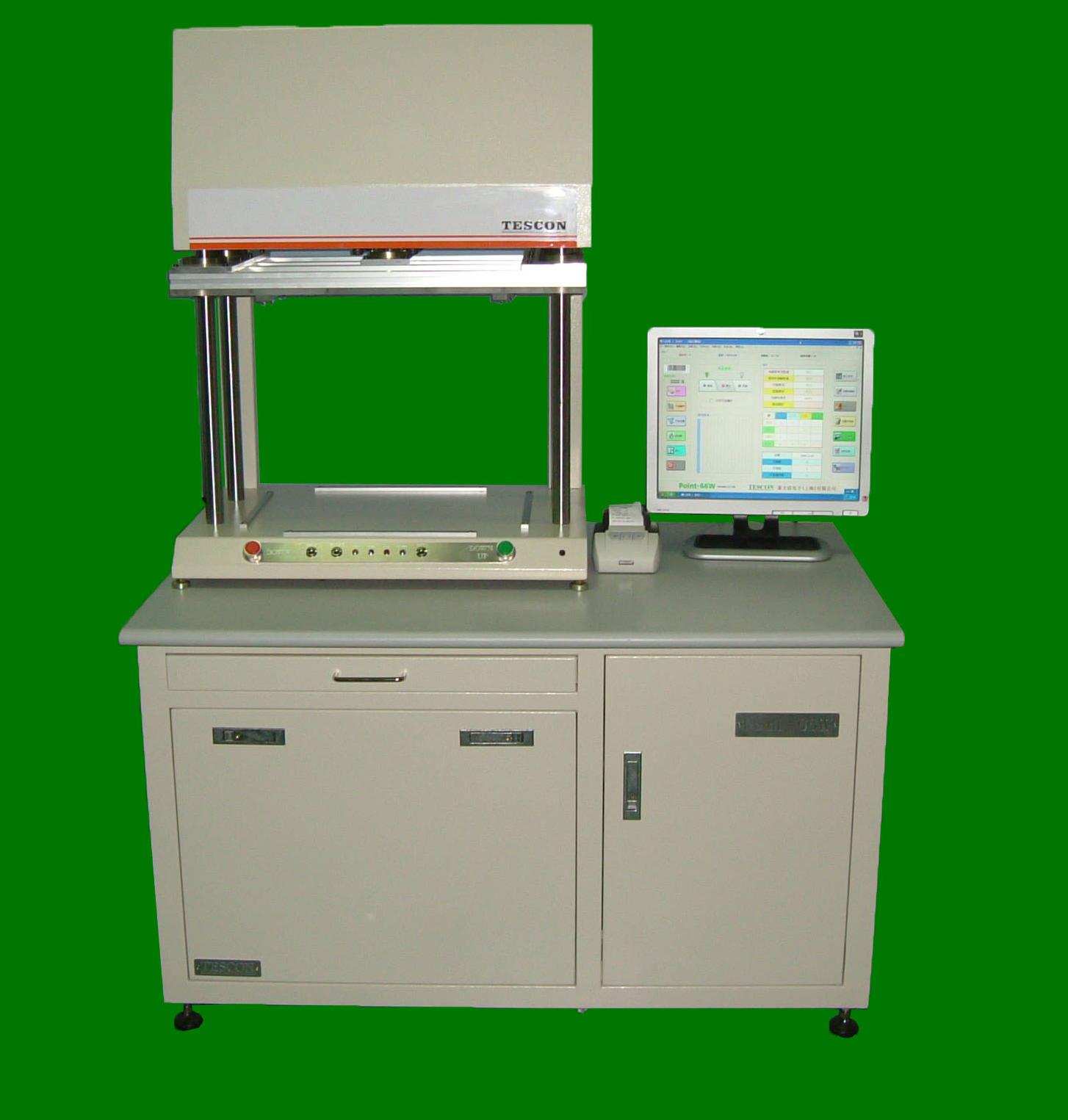

POINT-660多功能在线测试仪
本测试仪除了具有原POINT—66W的在线测试功能以外,增加了功能测试部分。真正实现了在线测试仪和功能测试仪合为一体。用户只需制作一台测试针床就可以将所有的电器测试一次全部完成。具有强大的编辑功能,方便的统计功能,测量结果和统计结果可以随时储存或通过网络传输;接受Excel编程数据;增添了模块化的功能测模块。
Point-660在线测试部分技术参数
测试类型 | 技术说明 | 测试类型 | 技术说明 | |
测试针端口说明:每块端口板上配有64路测试针, 最多可配置32块端口板,测试结果可以存储或传送输出。 | ||||
电阻测试 | 测试方式:定流测试 | 开/短路测试 跨线测试 |
测试方法:定电流测试 | |
测试范围:1Ω~40MΩ | 开/短路阀值范围: 5Ω;20Ω;80Ω | |||
测试误差:3% | 测试时间:可编程,最小1ms | |||
测试电压: 1Ω~4MΩ/0.4V | 网络:自动配置与人工配置 | |||
测试电压: 4MΩ~4MΩ/4V | ||||
测试电流:0.1uA~10mA | 测试针接触检查 | 检查方法:采用电平检查方法,进行接触与非接触判断 | ||
测试时间:可编程2~40ms | ||||
备选件:四端字小电阻测试 测试范围:10mΩ~5Ω 测试误差:3% | 判断电平:0.01-9.99V | |||
检查时间2~3ms | ||||
测试电流:最大10mA | ||||
电容测试 | 测试方法:检波/积分 | 光电耦合测试 | 测试方法:在输入端加偏压,测量输出端电压 | |
测试范围: 4pF~40mF | ||||
测试误差:2%~5% | 编程电压:输出范围 0.01~9.99V | |||
AC 测试频率: 1K/10K/100K | 测试电流:最大10mA | |||
测试电压:AC400m V; DC定流 | ||||
DC 测试定流:0.1~10mA | 电解电容极测试 | 测试方法:三端检查极性漏电 | ||
AC测试时间:可编程3ms~10ms | 测试范围: 有极性区别的电解 | |||
DC测试时间:可编程3ms~40ms | 正反极性漏电标准:分5档设置,可有效来区别不同容量的电解,有不同的漏电级别 | |||
测试时间:可编程4ms | ||||
电感测试 | 测试方式: 检波 | 输入电源 | AC 220V/110±10% | |
测试范围: 4μH~20H | 频率:50~60HZ | |||
测试误差:2%~5% | 功率:300VA(最大值) | |||
AC 测试频率: 1K/10K/100K | ||||
测试电压:AC400m V | ||||
测试时间:可编程3ms~10ms | ||||
二极管测试 | 编程电压:输出范围 0.01~9.99V | 工作环境 | 允许工作温度:5~35度 | |
测试电流:最大10mA | 精度保证:温度为18~28度 | |||
测试时间: 2ms/步 | 对环境要求:不易在湿度大,空气被油汽或有腐蚀气体下以及容易被震动的环境下工作 | |||
三极管测试 | 编程电压:输出范围 0.01~9.99V | 其他选件配置 | 使用面积:1200mm X 850mm | |
测试电流:最大0~20mA | IC浮脚测试 | |||
测试时间:2ms/步 | 功能测试(电压;频率;电流;时序) | |||
最大驱动b极电流20mA | 条形码读入系统 | |||
系统配置: WIN2K/ WINXP |
Point-660功能测试部分技术参数
测试类型 | 技术说明 | 测试类型 | 技术说明 |
测试针端口说明:单块板标准通道数32路(可扩展多块通道板);测试结果可以存储或传送输出。 | |||
直流电压测量: | 测试方法:直接采集电压 | 交流电压测量: | 测试方法:整流后采集电压 |
电压测试范围:DC0~DC100V | 电压测试范围:VC0~VC100V | ||
测试误差: ±1% | 测试误差: ±1% | ||
检查时间10~100ms | 检查时间10~100ms | ||
直流电流测量: | 测试方法:串入采样电阻采集电压 | 交流电流测量: | 测试方法:串入采样电阻采集电压 |
电流测试范围: 0-10A | 电流测试范围: 0~10A | ||
测试误差: ±1% | 测试误差: ±1% | ||
检查时间10~100ms | 检查时间10~100ms | ||
频率测量: (选件) |
测试方式: 分频取样 | 脉冲检测: (选件) |
具有递增记数和递减记数功能:100K/s |
测试频率范围: 0~10MHZ | 最小脉冲捕捉时间1μs | ||
测试误差±0.1~0.2% | 1μs以上脉冲进行宽度与占空比分析 | ||
检查时间10~100ms | ±0.1~0.2% | ||
数字输入/出端口: | 8位输入/出端口 | 开短路测试 绝缘测试 |
开短路测试速度:<1ms |
通过继电器端口接入或直接接入 | 绝缘测试速度:5ms~ 10ms | ||
绝缘测试范围:10MΩ~100MΩ | |||
可控开关通道: | 单块板为18路板载继电器开关 | 检测端口 (测试通道): |
单块板标准通道数32路(可扩展多板) |
板载继电器最大承受电流: 3 A | 端口电流(最大承受电流) : 3 A | ||
单块板为22路开关控制信号输出 | 可直接检测项目:交/直流电压;交/直流电流;频率测量;脉冲检测;开短路 | ||
开关控制信号驱动能力:指定 | |||
数字可编程电源: | 通道数: 2路 | 机内固定电源输出: | 输出固定双极性电压: ±3.3V; ±5V; ±12V; ±15V; ±24V; |
输出电压: DC0~24V; 3 A | |||
精度: ±0.2-0.5% | 输出固定单极性电压: 3.3V; 5V; 12V; 15V; 24V; | ||
输出分辨率:4096 | |||
信号发生器: (选件) |
输出波形: 正弦波; 三角波; 方波; | 工作环境 | 允许工作温度:5~35度 |
输出幅度:0-10V; | 精度保证:温度为18~28度 | ||
输出功率:0-10W; | 环境要求:不易在湿度大、油汽或有腐蚀气体下以及容易被震动的环境下工作 | ||
IC在线功能检测 (选件) |
逻辑门电路测试 | 其他选件配置 | 条形码读入系统 |
开关和多路复用器 | 数据微型打印机 | ||
电平转换器 | 气动压下装置;手动压下装置 | ||
运算放大器 | 可控开关通道板(18路板载40路控制) | ||
模数(ADC) 数模(DAC)转换器 | 测量端口扩展板:单块板32路 | ||
可调稳压IC,可编程电源IC或模块 | 专用特殊IC的在线测试功能 | ||
可对带有JTAG口的芯片进行边界扫描测试 | 本样本标准配置不能满足要求的其他特殊设计 | ||
可用操作系统: WIN2K/ WINXP |
